Care este conținutul de carbon al pieselor turnate din fontă ductilă?

Un conținut mai mare de carbon poate favoriza grafitizarea pieselor turnate. Deoarece grafitul capătă o formă sferică, poate absorbi energie în aplicații mecanice și, astfel, poate îmbunătăți proprietățile fizice ale mașinilor.

Conținutul de carbon al fierului ductil este în general mare, ceea ce o face un aliaj fier-carbon. Pentru fonta industrială, conținutul tipic de carbon variază de la 2% la 3,9%, cu un echivalent de carbon între 4,1% și 4,7%. Principalele componente alepiese turnate din fontă ductilă: Compoziția chimică a fierului ductil include în primul rând cinci elemente comune: sulf, fosfor, siliciu, carbon și mangan. Aplicarea conținutului de carbon înpiese turnate din fontă ductilă:Este deosebit de important de remarcat faptul că la pregătirea materialelor de topire, dacă peretele de turnare este subțire și cantitatea reziduală de elemente sferoidizante este mare sau insuficient inoculată, conținutul trebuie luat la limita superioară, în caz contrar, trebuie utilizată limita inferioară. Alegerea echivalentului de carbon în apropierea punctului eutectic nu numai că îmbunătățește fluiditatea fierului topit, dar pentru fierul ductil, creșterea echivalentului de carbon sporește și capacitatea de autocompensare a fierului topit în timpul solidificării datorită expansiunii crescute de grafitizare. Cu toate acestea, un conținut prea mare de carbon poate duce la plutirea grafitului.

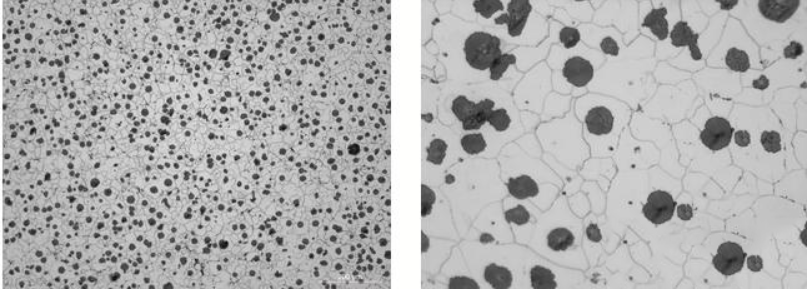

Prin urmare, pe baza observației empirice, limita superioară a echivalentului de carbon în fonta ductilă este atinsă atunci când se observă grafit plutitor în fierul topit (la o temperatură în jur de 1200°C). Impactul conținutului de carbon asupra performanței fontei ductile: conținutul de carbon din piesele turnate din fontă ductilă afectează cantitatea de grafit, care a precipitat, la dimensiunea medie a grafitului sau a precipitat în timpul solidificării. sfere. De obicei, conținutul de carbon alpiese turnate din fontă ductilăvariază între 2% și 3,9%, dar este crucial să înțelegem impactul reducerii conținutului de carbon asupra proprietăților mecanice ale fontei. Acest lucru ar trebui luat în considerare pe baza structurii, dimensiunilor, grosimii peretelui și erorilor în grosimea pereților pereților plani adiacenți aipiese turnate din fontă ductilă. Reducerea conținutului de carbon din fonta ductilă de la aproximativ 4% la 2,5% poate crește ușor rezistența la tracțiune și rezistența la curgere (aproximativ 23 până la 31 N/mm²) și, de asemenea, crește alungirea cu aproximativ 5%, cu îmbunătățiri semnificative ale valorilor de impact.
