Cum funcționează un sistem de posttensionare lipit?

A sistem de posttensionare lipiteste o metodă de armare a betonului prin tensionarea tendoanelor de oțel după ce betonul s-a întărit, tendoanele fiind lipite permanent de beton.

Componente

Tendoane: cabluri sau bare din oțel de înaltă rezistență

Conducte: Tuburi din plastic sau metal care adăpostesc tendoanele

Ancorări: Dispozitive la capete care transferă tensiunea pe beton

Chit: Material de ciment care umple canalele

Proces de lucru

1 Faza de instalare

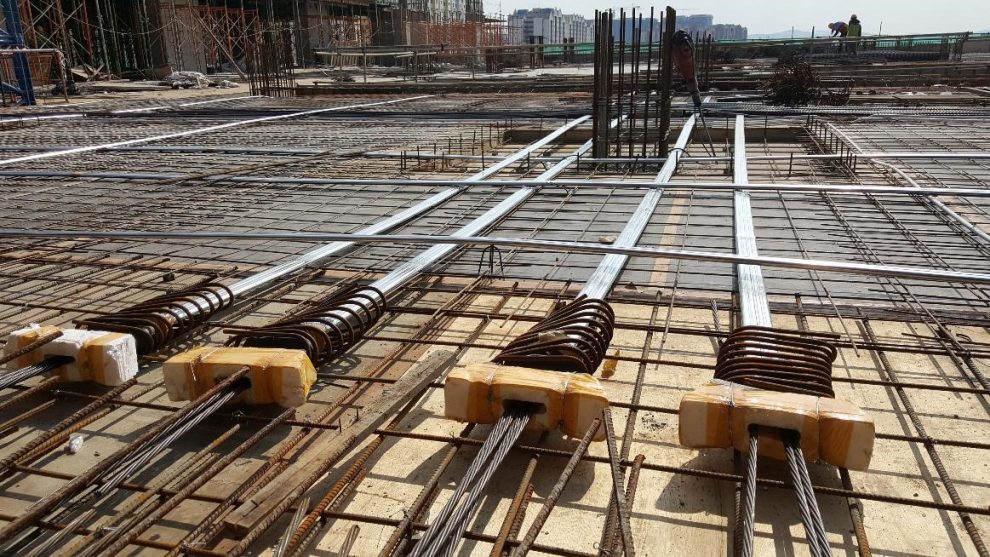

Conductele sunt amplasate în cofrajele de beton conform proiectării structurale

Tendoanele sunt introduse în aceste canale înainte de turnarea betonului

Ancorările sunt poziționate la ambele capete ale tendoanelor

2 Turnarea și întărirea betonului

Betonul este turnat în jurul canalelor și tendoanelor

Betonul este lăsat să se întărească la o rezistență suficientă (de obicei 70-80% din rezistența de proiectare)

3 Procesul de tensionare

Cricurile hidraulice aplică tensiune pe tendoane

Tendoanele sunt întinse la forța specificată (de obicei 70-80% din rezistența lor finală)

Tensiunea este menținută în timp ce ancorajele sunt asigurate

4 Faza de legare

Chitul este pompat în conducte sub presiune

Chitul umple toate golurile dintre tendon și conductă

Odată întărit, chitul creează o legătură permanentă între tendon, conductă și beton

Avantaje cheie

Capacitate structurală crescută: Permite deschideri mai lungi și secțiuni mai subțiri

Controlul fisurilor: Reduce sau elimină fisurarea sub sarcinile de serviciu

Durabilitate: Legătura protejează tendoanele de coroziune

Redistribuirea sarcinii: tensiunile sunt distribuite mai uniform în întreaga structură

Aplicații

Poduri și structuri de parcare

Clădiri înalte

Instalatii industriale

Dale și grinzi cu deschideri mari
