Cum funcționează un sistem de posttensionare nelegat?

Unsistem de posttensionare nelegateste o tehnică de pretensionare în care tendoanele din oțel tensionate nu sunt atașate permanent de betonul din jur (spre deosebire de posttensionarea lipită, în care tendoanele sunt chituite în canale pentru a se lipi cu betonul). În schimb, tendoanele sunt izolate de beton printr-o acoperire durabilă și o înveliș, permițându-le să se miște ușor în raport cu betonul pe durata de viață a structurii. Acest sistem este utilizat pe scară largă în plăci, grinzi, stâlpi și poduri pentru flexibilitatea sa, ușurința de instalare și capacitatea de a acomoda mișcări structurale minore.

Componentele de bază ale unuiSistem de post-tensionare nelegat

Tendoane: toroane/sârme de oțel de înaltă rezistență (elementul portant, prefabricat la lungime).

Înveliș/Acoperire: O teacă netedă, impermeabilă din plastic sau metal, care acoperă tendonul, plus un lubrifiant cu grăsime/ceară în interiorul tecii. Acest lucru previne coroziunea, reduce frecarea și asigură că tendonul nu este lipit de beton.

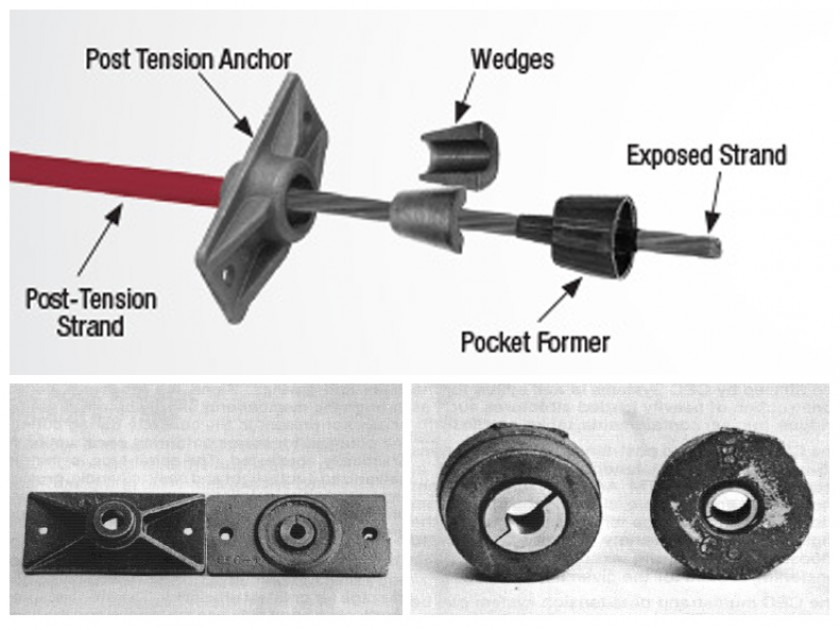

Ancorări: Dispozitive mecanice (la ambele capete ale tendonului) care prind tendonul și transferă forța de tracțiune a tendonului în structura de beton (de exemplu, ancoraje de tip pană pentru toroane).

Cric de tensionare: Echipament hidraulic folosit pentru a tensiona tendonul la forța de proiectare în timpul construcției.

Conducte (opțional): canale mici din plastic/conducte turnate în beton pentru a ghida tendoanele (pentru dispoziții de tendoane pre-așezate).

AvantajelePost-tensionare nelegată

Construcție mai rapidă: Fără cimentare la fața locului (cea mai mare economie de timp) și tendoanele prefabricate reduc forța de muncă.

Design flexibil: tendoanele pot fi curbate/dispuse pentru a se potrivi cu geometriile structurale complexe (de exemplu, plăci plate pentru înălțimi înalte).

Control îmbunătățit al fisurilor: precompresia minimizează fisurarea la tracțiune sub sarcinile de serviciu; fisurarea minora (daca apare) nu compromite tendonul.

Se adaptează la mișcări: alunecarea tendonului permite mișcări structurale minore (de exemplu, contracție, fluaj, expansiune termică) fără acumulare de stres.

Structuri ușoare: Permite deschideri mai lungi cu plăci/grinzi mai subțiri (volum redus de beton) în comparație cu betonul armat.

Aplicații comune

Pardoseli plate/plate rezidentiale/comerciale (cea mai raspandita utilizare).

Garaje de parcare, podele de pod și cadre de grinzi-coloană.

Placi pe grad (pentru pardoseli industriale mari pentru a controla fisurarea prin contracție).

Structuri rezistente la seism (în combinație cu armătură din oțel moale).

Pe scurt, celsistem de posttensionare nelegatfuncționează prin aplicarea unei forțe de întindere controlate pe un tendon din oțel protejat împotriva coroziunii, nelegat după întărirea betonului, care induce precompresie în beton pentru a contracara sarcinile aplicate - totul în timp ce tendonul rămâne izolat de beton, asigurând flexibilitate, durabilitate și transfer eficient de sarcină prin ancoraje.
